樓承板，最早用于歐美國家和日本，從本世紀五六十年代，隨著這些國家的高層鋼結構建筑的興起，樓承板被廣泛應用，也隨著中國的改革開放，而傳入中國。
80年代末，一些歐美的板型開始進入中國大陸，這個當口是深圳的建設，如賽格廣場、地王大廈等等，均采用美國的2W、3W等板型，即后來的YX51-305-915開口壓型鋼板、YX76-305-915開口壓型鋼板，這些是參考了美國的鋼承板設計及加工標準，產品的成品也是進口而來。
后來，國內的廠家在參考歐美產品的基礎上開發了自己的開口板型即YX51-226-678、YX76-344-688等。那我們來對這兩種板型進行一下比較：
1.用鋼量比較
|
板型 |
標準展開寬度 |
用鋼率 |
|
YX76-344-688 |
1000mm |
68.8% |
|
YX76-305-915 |
1250mm |
73.2% |
僅從上述對比，我們不難發現每方米的用鋼率YX76-305-915要高于YX76-344-688。同等要求下，YX76-305-915的價格要低于YX76-344-688板型5%左右。
2.斷面性質比較
|
YX76-305-915型開口壓型鋼板 |
||||
|
鋼板厚度Metal Thk. |
單位重量 Deck Mass |
慣性矩 I |
正彎矩系數 Sp |
負彎矩系數 Sn |
|
mm |
Kg/m2 |
mm 4/mm |
mm3/mm |
mm3/mm |
|
0.8 |
8.7 |
1090 |
24.4 |
26.9 |
|
1.0 |
10.9 |
1450 |
35.8 |
36.4 |
|
1.2 |
13.1 |
1810 |
44.7 |
44.7 |
|
YX76-344-688型開口壓型鋼板 |
||||
|
鋼板厚度Metal Thk. |
單位重量 Deck Mass |
慣性矩 I |
正彎矩系數 Sp |
負彎矩系數 Sn |
|
mm |
Kg/m2 |
mm 4/mm |
mm3/mm |
mm3/mm |
|
0.8 |
9.13 |
893.5 |
20.74 |
23.76 |
|
1.0 |
11.41 |
1185.8 |
28.2 |
31.63 |
|
1.2 |
13.69 |
1497.9 |
36.44 |
40.02 |
由以上兩個圖標對比可知，YX76-305-915在慣性矩、正彎矩系數、負彎矩系數三個方面均優于YX76-344-688。
所以YX76-305-915的受力性能總體優于YX76-344-688。
3.有效寬度比較
|
板型 |
斷面圖 |
有效寬度 |
|
YX76-305-915 |
|
915 |
|

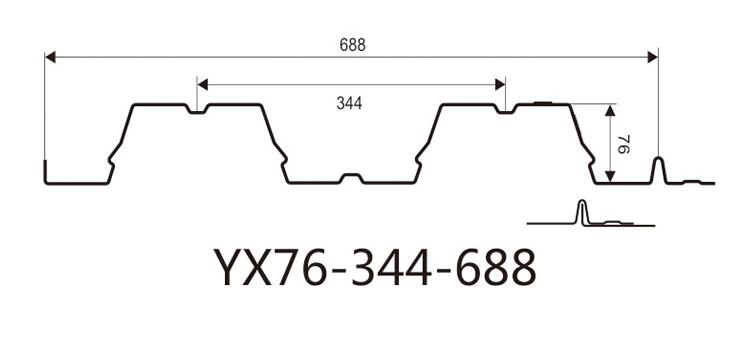

YX76-344-688 |
|
688 |
由上表可知，YX76-305-915的有效寬度大于YX76-344-688。
4.總結
由此可見，YX76-305-915的板型設計要優于YX76-344-688，它用較低的用鋼量提供了較大的受力性能。
